无线电高度表，雷达高度计是一款通过发射与接收微波来感应物体雷达传感器，利用发送与接收信号的频率差，通过公式计算出物体运动的存在、速度、方向、距离、所处角度，可以穿透雾、烟、灰尘的能力，具有体积小。集成化程度高，感应灵敏等特点，可以实现全天候，全天时应用，用于测量各类飞行器距地面,水面的真实高度体积小重量轻,抗干扰用于固定翼无人机,无人直升机,靶机,导弹,平流层飞艇等平台。

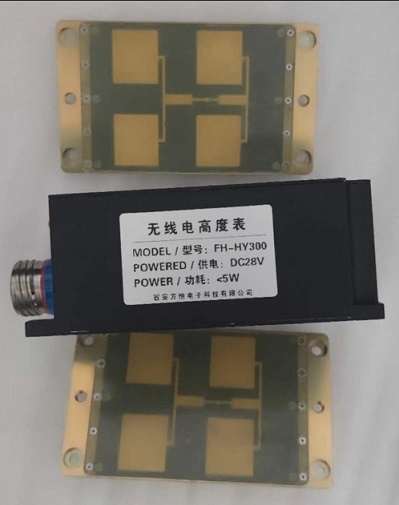

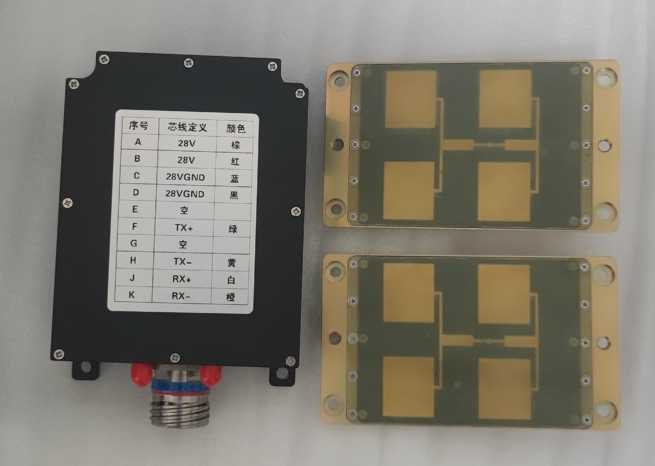

FH-HY300无线电高度表使用手册

1概述

FH-HY300无线电高度表/雷达高度计可以连续测量载体对地面或海面的相对高度，可以广泛应用于飞机着陆系统、直升机高度指示仪表、飞行高度控制系统、超低空飞行的地面跟踪系统等方面。本无线电高度表中采用先进的ADI sharc系列浮点高速DSP和微波集成电路，使整个设备体积和重量很小，产品故障率低， MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能，大大增强了设备的实用型以及设备的可靠性和可维修性。

2 产品主要技术指标

2.1 技术指标

1) 工作频率：4300±100MHz；

2) 天线辐射功率：18～22dBmW；

3) 接收灵敏度：优于-85dBmW

4) 全温范围内，在 1500m 高度下，高度表测控单元接收端等效功率优于-85dBmW 时，高度表应能捕获并维持跟踪。

5) 测高能力：不小于 1500m，进入测高区间，数据准备时间不超过0.8s；

6) 线性工作范围：1.5m～1500m；

6) 产品尺寸：132×85×46.5mm  天线尺寸:110×64×5mm

7) 测高精度：

常温精度：

 ±0.3m 1≤H≤5m；

 ±(0.3+0.03×H)5≤H≤1500m；

   式中：H — 被测高度，m。

8) 上电启动后，数据准备时间≤3.0s；

9) 反应时间常数：不大于 0.1s；

10)    适应飞行姿态：俯仰±25°、滚动 ±30°；

11)    适应载体水平速度：0～2 马赫；

12) 供电电源

直流+18～36V，消耗电流不大于 0.5A。

13) 可靠性、平均无故障工作时间

可靠度：R≥0.997;

平均无故障工作时间：≥400h。

14) 使用条件

贮存温度：-45℃~+60℃；

工作温度：-45 度~+60：；

相对湿度：≤5%（25℃时）。

2.2高度表天馈单元电气特性

1) 工作频率范围：4200～4400MHz；

2) 单天线增益：在 4300MHz 频率下测试，天线增益 G≥8dB；

3) 俯仰宽度≥50°，即要求 H 面±15°处主瓣波束上天线增益不小于 0dB；H 面第一副瓣±50°最大增益不小于-8dB；计算俯仰宽度是指第一副瓣角的 1/2；

4) 滚动宽度≥70°，即要求 E 面±35°方向上天线增益不小于 0dB，计算滚动宽度为增益的等于 0 的波束角宽度的 1/2；

5) 驻波比：在工作频率范围内，最小驻波比 VSWR≤1.8（最大驻波不大于 2.5）；

6) 馈线插入损耗：不大于 4.5dB；

7) 电气长度：1.6±0.05m；
