无线电高度表，雷达高度计是一款通过发射与接收微波来感应物体雷达传感器，利用发送与接收信号的频率差，通过公式计算出物体运动的存在、速度、方向、距离、所处角度，可以穿透雾、烟、灰尘的能力，具有体积小。集成化程度高，感应灵敏等特点，可以实现全天候，全天时应用，用于测量各类飞行器距地面,水面的真实高度体积小重量轻,抗干扰用于固定翼无人机,无人直升机,靶机,导弹,平流层飞艇等平台。

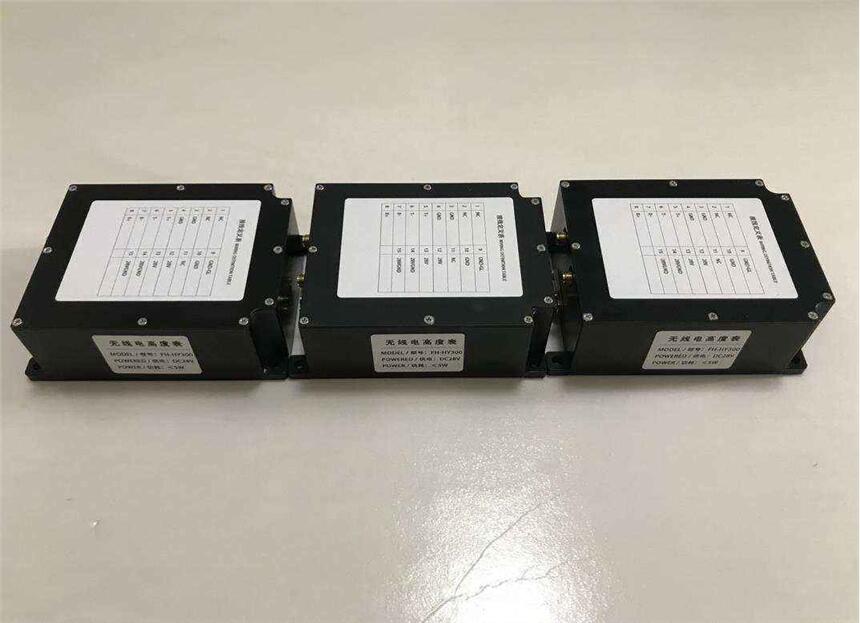

FH-HY400无线电高度表使用手册

1  概述

FH-HY400无线电高度表（以下简称高度表）用于测量飞行器相对地面（海面）的垂直高度。

FH-HY400高度表具有良好的抗干扰性能和电磁兼容能力，适应各种复杂地形的测量，具有体积小、重量轻等特点。

FH-HY400采取数字化环路控制技术、微波集成技术和混合集成技术，实现了产品的微小集成化、全国产化。产品具有体积小、重量轻、量程大、精度高等特点，产品集成了先进的海情识别算法，可以帮助用户识别高中低不同海情，辅助飞行器智能决策掠海飞行高度。在一些特殊场景如航空飞机/无人机进近着陆控制、飞机飞行高度控制、探空气球回收、智能弹药近地/水面飞行等场景实现成功应用，产品的高精度、高可靠性、抗干扰性受到用户广泛青睐。

1.1  完整性、外观及互换性要求

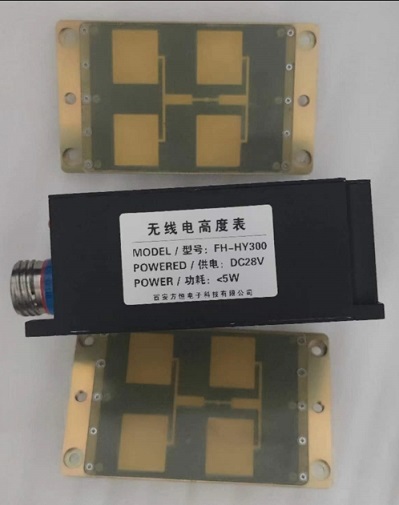

1)      高度表由测控单元、发射天线、接收天线、发射馈线、接收馈线组成，各部分的名称、代号、数量列于表1。各组成部分表面无裂纹、损伤、锈蚀、刻字清晰；馈线保护层完整，馈线与插头连接端无松动。

2)      成套的高度表必须有以下文件：产品证明书、产品测试报告、产品合格证。

3)      高度表的外形及安装尺寸应符合批准的产品图样设计文件。高度表必须按批准的设计文件进行制造、装配、调试和检验。

表1 高度表组成

4)      高度表各组合应保证电气性能和机械结构的互换性，更换同名组合时，对高度表有关微调元器件进行微调以后，高度表应能正常工作，并满足技术条件的要求。

5)      高度表防腐蚀和装饰涂复应符合图样设计文件的要求。

2  主要技术指标

2.1  电气性能要求

1)   工作频率：4300±100MHz；

2)      天线辐射功率：26～30dBmW；

3)      接收灵敏度：优于-90dBmW

4)      测高能力：不小于 3000m；

5)      线性工作范围：2m～3000m；

6)      测高精度：
±0.3±0.3×H m ；

式中：H — 被测高度，m。

7)      上电启动后，数据准备时间≤1.0s；

8)      供电范围：  DC18～36V 消耗电流不大于0.4A

9)      反应时间常数：不大于 0.1s；

10)   适应飞行姿态：俯仰±30°、滚动±30°或者俯仰±15°、滚动±40°；

11)   适应载体水平速度：0～3马赫；

12)   通信接口： 数字输出RS422；

13)   天线隔离度： 隔离度≥50dB；

14)   驻波系数： 24000 ～ 24300 VSWR≤1.8；

2.2  电气接口要求

2.2.1  电连接器

1)      无线电高度表测控单元上电连接器型号为 J30J-15ZKP，信号名称和接点分配见表 3。

2)      输出通讯RS422接口电路与外壳间的绝缘电阻应满足：常态环境（温度15℃～35℃，相对湿度≤80%）≥20MΩ。

3)      测控单元、发射天线和接收天线上射频插座型号为 SMA-50K，电缆组件均为 SMA-50J 连接器。
