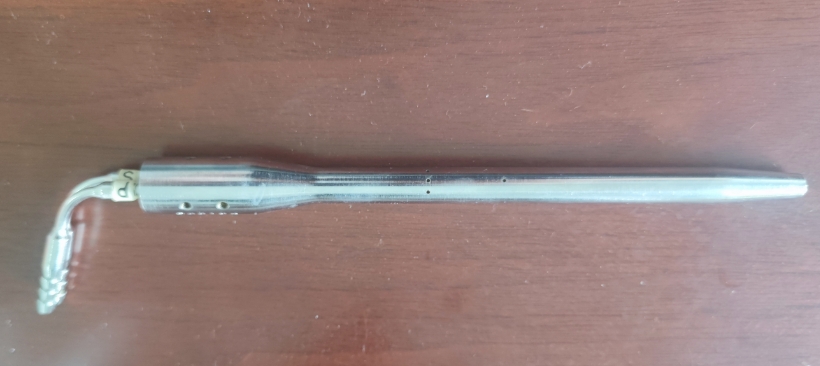

ZJG-1型空速管

1. 概述

ZJG-1型空速管感受飞行时的总压和静压，并将输出的总、静压信息传递到飞行器的总静压测量系统，进而解算出相应的大气参数，如气压高度、指示空速等。该产品为通用产品，适用于各种无人机、遥控飞机等低空飞行器。

产品适用范围为：

速度： 150Km/h～800km/h；

高度：0m～10000m；

大气条件：非结冰环境。

2. 基本组成与工作原理

2.1基本组成

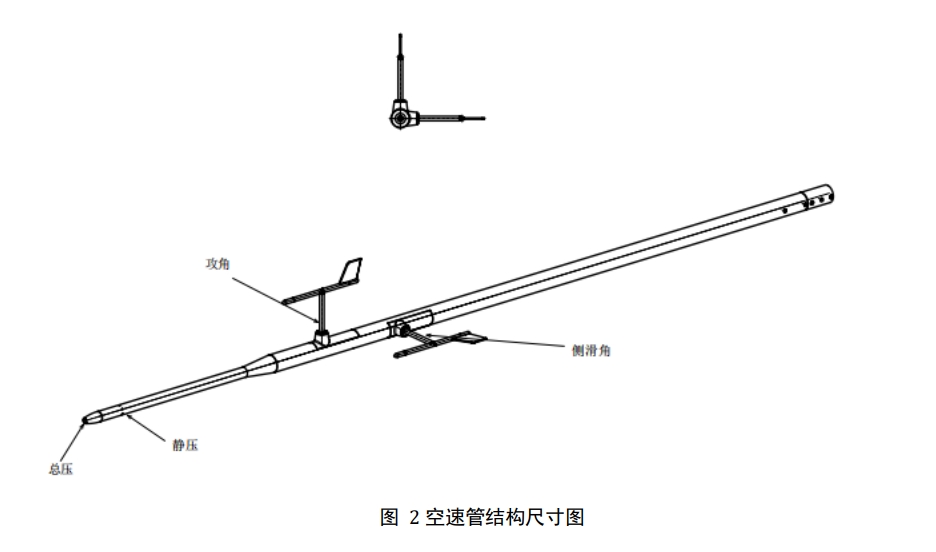

      空速管的外形图见附录A，主要由管体、导管、挡片等零件组成。

2.2 工作原理

      迎面气流经过空速管总压口进入总压室内，在总压室速度阻滞为零，此时气流的动能转变为压力能，产生总压信号，总压信号通过导管和总压接嘴输出给飞行器的大气数据计算机。

      飞机在飞行过程中，气流流经空速管体的静压孔，气流的静压孔传递到静压室，形成静压信号，静压信号由静压导管和接嘴输出给飞行器的大气数据计算机。

3. 技术性能

3.1 静压气密性

密封静压孔，静压气路在余压为时，3min内压力下降不大于。

3.2 总压气密性

密封总压口和漏水孔，总压气路在余压为时，3min内压力下降不大于。

3.3 空气消耗量

密封总压口，当余压为时，通过漏水孔的空气消耗量为～。

3.4 静压空气流量

静压气路在余压为时，通过静压气路的空气流量不小于。

3.5 总压空气流量

密封漏水孔，总压气路在余压为时，通过总压气路的空气流量不小于。

3.6 重量

空速管重量不大于0.2kg。
